Apa itu Papan Aluminium PCB

Papan Aluminium PCB menampilkan kinerja listrik yang sangat baik, kemampuan pembuangan panas, pelindung elektromagnetik, kekuatan dielektrik yang tinggi dan ketahanan lentur, diterapkan secara luas di berbagai industri seperti pencahayaan LED berdaya tinggi, listrik, sumber lampu latar televisi, otomotif, komputer, AC modul frekuensi variabel , elektronik dirgantara, telekomunikasi, perawatan medis, audio, dll. Bahkan jika menyangkut kamera ponsel yang paling umum digunakan, PCB aluminium adalah bagian penting dari ponsel. Sebagai salah satu jenis PCB inti logam (MCPCB), PCB aluminium memiliki cukup banyak kesamaan dengan PCB FR4 dalam hal proses atau teknik pembuatannya seperti etsa pada foil tembaga tebal, pelindung etsa permukaan aluminium, pembuatan papan aluminium dan pencetakan topeng solder dll. .

Produk Terkait

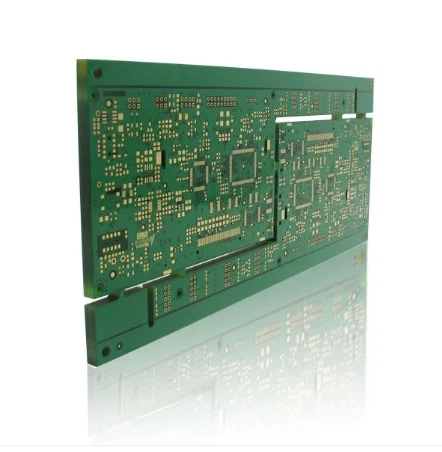

Fabrikasi PCB Fr4

FR-4 adalah material yang paling umum digunakan untuk PCB kaku. Anda mungkin memerlukan papan sirkuit tercetak FR-4, namun mungkin Anda tidak yakin. Mari kita jelajahi kapan FR-4 PCB adalah pilihan yang tepat dengan membandingkannya dengan PCB keramik dan PCB inti logam (MCPCB).

Lembaran PCB Tembaga

Lembaran PCB tembaga sangat penting dalam pembuatan papan sirkuit cetak (PCB) berkinerja tinggi. Lembaran ini dikenal dengan konduktivitas listrik, manajemen termal, dan keandalannya yang sangat baik, menjadikannya pilihan utama dalam berbagai aplikasi teknologi tinggi.

Papan PCB Rogers

Mencari jasa fabrikasi Rogers PCB? Anda datang ke tempat yang tepat. Di Atlantic, kami mengkhususkan diri dalam menyediakan fabrikasi PCB terbaik menggunakan bahan Rogers, yang terkenal karena kinerja dan keandalannya yang luar biasa dalam aplikasi yang menuntut.

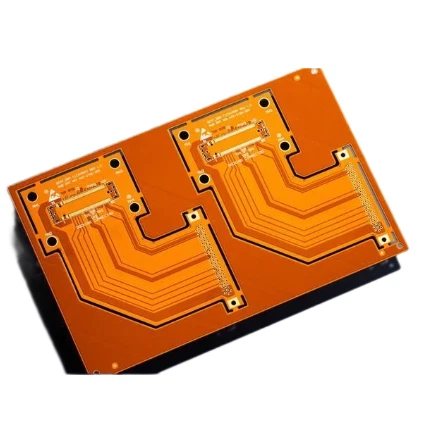

Desain PCB Fleksibel

Dari prototipe hingga manufaktur, Atlantic siap memenuhi semua kebutuhan PCB fleksibel dan PCB kaku-fleksibel Anda. Pengetahuan dan pengalaman kami yang luas dalam pembuatan papan sirkuit cetak fleksibel memberi kami keunggulan kompetitif dalam industri PCB. Kami tidak mensyaratkan jumlah pesanan minimum dan selalu menjanjikan harga yang kompetitif dan layanan pelanggan yang tidak ada duanya.

Keuntungan dari Papan Aluminium PCB

Ramah lingkungan

Aluminium tidak beracun dan dapat didaur ulang. Produksinya mendorong konservasi energi dan mudah dirakit. Selain itu, penggunaan aluminium sebagai bahan dasar PCB berkontribusi terhadap perlindungan lingkungan.

Pembuangan panas yang sangat baik

Temperatur yang tinggi dapat menyebabkan kerusakan parah pada perangkat elektronik. Oleh karena itu, menggunakan bahan yang memudahkan pembuangan panas adalah pilihan yang tepat. Aluminium secara efektif memindahkan panas dari komponen penghasil panas atau bagian penting, meminimalkan potensi dampak berbahaya pada papan sirkuit.

Daya tahan

Aluminium memberikan kekuatan, ketangguhan, dan daya tahan yang tidak dapat ditawarkan oleh substrat keramik atau serat kaca. Aluminium adalah bahan keras yang mengurangi risiko kerusakan yang tidak disengaja selama produksi, penanganan, dan penggunaan sehari-hari.

Ringan

Aluminium meningkatkan kekuatan dan ketahanan produk tanpa menambah bobot ekstra yang signifikan.

Biaya rendah

Aluminium merupakan logam yang dapat ditemukan di berbagai iklim, sehingga mudah untuk ditambang dan dimurnikan. Oleh karena itu, biaya untuk melakukan hal ini jauh lebih rendah dibandingkan logam lainnya. Hal ini berarti pembuatan produk yang menggunakan logam-logam ini juga lebih murah.

Fitur Struktural Papan Aluminium PCB

Lapisan Tembaga Sirkuit

Lapisan sirkuit tembaga (biasanya menggunakan foil tembaga elektrolitik) diukir untuk membentuk sirkuit tercetak, yang digunakan untuk perakitan dan sambungan komponen. Dibandingkan dengan FR4 tradisional, PCB aluminium dapat membawa arus yang lebih tinggi untuk ketebalan dan lebar garis yang sama.

Lapisan isolasi dielektrik

Lapisan isolasi dielektrik adalah teknologi inti PCB aluminium, yang terutama melayani tujuan pengikatan, isolasi, dan konduksi termal. Konduktivitas termal yang lebih baik pada lapisan insulasi membantu menghilangkan panas yang dihasilkan oleh komponen. Suhu kerja yang lebih rendah pada perangkat akan meningkatkan pemuatan daya, mengurangi volume, memperpanjang masa pakai, dan meningkatkan output daya.

Substrat Logam

Pemilihan logam untuk substrat logam berinsulasi bergantung pada berbagai faktor seperti koefisien muai panas, konduktivitas termal, kekuatan, kekerasan, berat, kondisi permukaan, dan biaya substrat logam.

Jenis struktur Papan Aluminium PCB

01/

PCB aluminium satu lapis dengan sisi pemasangan komponen tunggal
PCB aluminium satu lapis dengan sisi pemasangan komponen tunggal memiliki struktur paling sederhana dan juga paling mudah dibuat. Sirkuit tersebut langsung terukir pada lapisan tembaga papan laminasi aluminium.
Panas dipindahkan dari komponen ke lapisan tembaga, ke lapisan PP, lalu ke lapisan aluminium.

02/

PCB aluminium dua lapis dengan sisi pemasangan komponen tunggal
PCB aluminium dua lapis dengan sisi pemasangan komponen tunggal memiliki dua lapisan tembaga dan lapisan PP.
Panas dipindahkan dari komponen ke lapisan tembaga pertama, ke lapisan PP pertama, ke lapisan tembaga kedua, ke lapisan PP kedua, dan kemudian ke lapisan aluminium.

03/

PCB aluminium dua lapis dengan sisi pemasangan komponen ganda
Ketika PCB satu sisi tidak dapat menampung semua sirkuit, PCB aluminium dapat dirancang sebagai PCB dua sisi. Struktur PCB aluminium dua lapis dengan sisi pemasangan komponen ganda mirip dengan PCB FR4 dua lapis dengan sisi pemasangan komponen ganda. Namun, ruang antara PTH dan dasar aluminium diisi dengan resin. Panas berpindah dari komponen ke lapisan tembaga, lalu ke lapisan PP, dan terakhir ke lapisan aluminium.

04/

PCB aluminium empat lapis dengan sisi pemasangan komponen ganda
Papan aluminium empat lapis memiliki dua lapisan tembaga dan lapisan PP.
Panas berpindah dari komponen ke lapisan tembaga luar, lalu ke lapisan PP pertama, selanjutnya ke lapisan tembaga kedua, lalu ke lapisan PP kedua, dan terakhir ke lapisan aluminium. Oleh karena itu, konduktivitas termal dari PCB empat lapis lebih rendah dibandingkan dengan PCB satu lapis dan PCB aluminium dua lapis dengan sisi pemasangan komponen ganda.

Aplikasi Papan Aluminium PCB

• Perlengkapan Audio:Penguat masukan, penguat keluaran, penguat seimbang, penguat audio, penguat awal, penguat daya.
• Catu Daya:Pengatur sakelar, konverter DC/AC, pengatur SW, dll.
• Alat Komunikasi Elektronik:Penguat frekuensi tinggi, perangkat penyaringan, sirkuit transmisi.
• Peralatan Otomasi Kantor:Sopir motor, dll.
• Mobil:Regulator elektronik, sistem pengapian, pengontrol daya, dll.
• Komputer:Papan CPU, floppy drive, catu daya, dll.
• Modul Daya:Inverter, relai solid-state, penyearah.
• Lampu dan Penerangan:Dengan promosi lampu hemat energi, berbagai lampu hemat energi LED warna-warni sangat diterima di pasar, dan PCB aluminium yang digunakan dalam lampu LED banyak digunakan.

Kinerja Papan Aluminium PCB

Disipasi termal
Substrat PCB umum, seperti FR4, CEM3 adalah konduktor termal yang buruk. Jika panas peralatan elektronik tidak dapat disalurkan tepat waktu, maka akan mengakibatkan kegagalan suhu tinggi pada komponen elektronik. Substrat aluminium dapat mengatasi masalah pembuangan panas ini.

Ekspansi termal
PCB substrat aluminium dapat secara efektif mengatasi masalah pembuangan panas, sehingga masalah pemuaian dan kontraksi termal komponen pada papan sirkuit cetak dengan zat berbeda dapat diatasi, sehingga meningkatkan daya tahan dan keandalan seluruh mesin dan peralatan elektronik. Secara khusus, substrat aluminium dapat mengatasi masalah ekspansi dan kontraksi termal SMT (teknologi pemasangan permukaan).

Stabilitas dimensi
Papan sirkuit cetak substrat aluminium tampaknya memiliki stabilitas yang lebih tinggi daripada bahan isolasi papan sirkuit cetak. Saat dipanaskan dari 30 derajat C hingga 140 ~ 150 derajat C, perubahan dimensi substrat aluminium hanya 2,5 ~ 3,0%.

Kinerja lainnya
Papan sirkuit cetak substrat aluminium memiliki efek pelindung, dan dapat menggantikan substrat keramik yang rapuh. Substrat aluminium juga membantu meningkatkan ketahanan panas dan sifat fisik serta mengurangi biaya produksi dan tenaga kerja.

Struktur Papan Aluminium PCB

PCB Aluminium adalah CCL berbahan dasar aluminium (CCL merupakan salah satu jenis bahan dasar PCB). PCB Aluminium sebenarnya sangat mirip dengan PCB FR4. Struktur dasar PCB Aluminium terdiri dari empat lapisan. Terdiri dari lapisan foil tembaga, lapisan dielektrik, lapisan dasar aluminium dan membran dasar aluminium.

Lapisan Foil Tembaga

Lapisan tembaga yang digunakan relatif lebih tebal dibandingkan CCL biasa ( 1oz-10oz). Lapisan tembaga yang lebih tebal berarti daya dukung arus yang lebih besar.

Lapisan Dielektrik

Lapisan Dielektrik adalah lapisan konduktif termal dan tebalnya sekitar 50μm hingga 200μm. Ini memiliki ketahanan termal yang rendah dan cocok untuk penerapannya.

Basis Aluminium

Lapisan ketiga adalah alas aluminium yang terbuat dari substrat aluminium. Ia memiliki konduktivitas termal yang tinggi.

Lapisan Membran Dasar Aluminium

Membran dasar aluminium bersifat selektif. Ia memiliki peran protektif dengan menjaga permukaan aluminium aman dari goresan dan goresan yang tidak diinginkan. Ada dua jenis yaitu Lebih rendah dari 120 derajat atau sekitar 250 derajat (anti suhu tinggi).

Kesulitan Pembuatan Papan Aluminium PCB dan Solusinya

Baik PCB aluminium satu lapis, dua lapis, atau multi lapis, atau MCPCB, keduanya memiliki banyak kesamaan dalam hal proses pembuatan PCB FR4. Meskipun demikian, PCB aluminium, sebagai salah satu jenis PCB canggih, masih memiliki aspek khusus dalam proses manufaktur, sehingga memerlukan pengelolaan dan pengendalian yang ketat dan efektif.

Etsa foil tembaga tebal

PCB aluminium biasanya diaplikasikan pada perangkat listrik dengan kepadatan daya tinggi sehingga foil tembaga relatif tebal. Jika foil tembaga memiliki ketebalan 3oz atau lebih, pengetsaan foil tembaga memerlukan kompensasi lebar jejak. Jika tidak, lebar jejak akan di luar toleransi setelah pengetsaan. Oleh karena itu, untuk menjamin lebar/jarak jejak yang optimal dan kontrol impedansi yang mampu memenuhi tuntutan desain, pekerjaan berikut harus diselesaikan terlebih dahulu.
A. Kompensasi lebar jejak harus dirancang dengan tepat.
B. Pengaruh pembuatan jejak pada lebar/jarak jejak harus dihilangkan.
C. Faktor etsa dan parameter agen harus dikontrol secara ketat.

Pencetakan topeng solder

Pencetakan topeng solder dianggap sebagai kesulitan produksi fabrikasi PCB aluminium karena efek kertas tembaga yang tebal. Jika ketebalan jejak tembaga luar biasa setelah pengetsaan gambar, perbedaan besar akan dihasilkan antara permukaan jejak dan papan dasar dan masker solder akan menjadi sulit. Untuk memastikan pencetakan topeng solder lancar, prinsip-prinsip berikut harus dipatuhi:
A. Minyak masker solder harus dipilih dengan kinerja berkualitas tinggi.
B. Pencetakan topeng solder dua kali digunakan.
C. Bila diperlukan, metode pembuatan pengisian resin pertama dan masker solder kedua diandalkan.

Manufaktur mekanis

Pembuatan mekanis PCB aluminium mengandung pengeboran mekanis, penggilingan dan pencetakan serta v-scoring dan duri cenderung tertinggal di bagian internal, yang akan mengurangi kekuatan listrik. Oleh karena itu, untuk memastikan manufaktur mekanis berkualitas tinggi, prinsip-prinsip berikut harus dipatuhi:
A. Penggilingan listrik dan pemotong penggilingan profesional harus dipilih untuk produksi volume rendah.
B. Teknik dan pola pengendalian harus diperhatikan dalam proses die moulding.
C. Parameter pengeboran harus disesuaikan dengan tepat pada PCB aluminium tembaga tebal untuk mencegah timbulnya duri.

Untuk Apa Papan Aluminium PCB Digunakan?

Karena umurnya yang panjang, bobotnya yang ringan, dan harga yang hemat biaya, PCB aluminium digunakan dalam berbagai macam produk yang memerlukan kemanjuran jangka panjang. Biasanya, produk ini mencakup elemen pencahayaan yang memerlukan panas tingkat tinggi untuk dihantarkan jauh dari komponen.
PCB aluminium sering ditemukan di:
• Komponen Pencahayaan:Lampu LED sering kali menggunakan PCB aluminium karena tingkat konduktivitas termalnya yang tinggi.
• Perlengkapan Audio:PCB aluminium digunakan dalam berbagai amplifier.
• Komponen Komputer:Elemen komputer seperti floppy disc dan elemen catu daya sering kali menggunakan PCB aluminium.
• Catu Daya dan Sakelar:Elemen seperti adaptor AC-DC, radiator, dan isolator menggunakan PCB aluminium untuk meminimalkan panas yang dihasilkan.

Bagaimana Papan Aluminium PCB Diproduksi?

Tidak dipotong:Bahan baku dalam ukuran besar dipotong sesuai dimensi tertentu yang diperlukan untuk produksi. Tujuan dari langkah ini adalah untuk mempersiapkannya untuk pemrosesan selanjutnya.

Pengeboran:Mengebor lubang pada substrat aluminium sesuai dengan persyaratan desain.

Fotolitografi film kering:Desain ditransfer ke substrat aluminium melalui fotolitografi.

Inspeksi:Periksa apakah pola pada substrat aluminium memenuhi persyaratan desain.

Etsa:Penghapusan tembaga yang tidak dilindungi oleh photoresist untuk membentuk pola rangkaian yang diinginkan.

Etsa:Periksa kembali apakah sirkuit yang tergores memenuhi spesifikasi.

Minyak Hijau:Oleskan pernis pelindung untuk melindungi sirkuit dan meningkatkan sifat insulasi.

Karakter:Menandai informasi pada substrat aluminium.

Centang Hijau:Memeriksa kualitas dan keseragaman lapisan minyak hijau.

Semprotan Timah:Semprotkan lapisan timah pada permukaan papan untuk meningkatkan kemampuan solder dan ketahanan terhadap korosi.

Perawatan Substrat Aluminium:Rawat permukaan substrat aluminium untuk meningkatkan sifat fisik dan kimianya.

Meninju:Memotong substrat aluminium sesuai kebutuhan untuk membentuk bentuk produk akhir.

Pemeriksaan Akhir:Pemeriksaan kualitas akhir dari produk jadi.

Pengepakan dan Pengiriman:Kemas produk yang memenuhi syarat dan persiapkan untuk dikirim ke pelanggan.

Pabrik kami

Vietnam Atlantic Industrial Co., Ltd. adalah perusahaan yang mengintegrasikan penelitian dan pengembangan, desain, produksi, pemrosesan, dan penjualan Perusahaan kami memiliki tim R&D dan manajemen produksi yang kuat, dilengkapi dengan mesin produksi yang canggih dan instrumen pengujian yang sangat presisi. Kami telah mendapatkan pengakuan dan kepercayaan industri dengan secara konsisten memberikan produk yang aman, andal, dan berkualitas tinggi kepada pelanggan kami.

Perusahaan kami memiliki pabrik perangkat keras, pabrik elektronik, pabrik mekatronik, dan pabrik energi baru. Selain itu, kami memiliki tim profesional berdedikasi yang fokus pada penyelesaian berbagai tantangan. Kami berkomitmen untuk menyediakan layanan end-to-end kepada pelanggan kami, menawarkan rangkaian produk dan solusi yang komprehensif.

Perusahaan ini mengoperasikan serangkaian produk termasuk komponen otomotif, casing produk 3C (Komputer, Komunikasi, Elektronik Konsumen), penutup peralatan komunikasi, produk LED, penutup peralatan, produk rumah pintar, dan produk mesin.

Pertanyaan Umum

T: Apa itu papan aluminium PCB?

A: Papan aluminium PCB, juga dikenal sebagai substrat aluminium, adalah material komposit yang terdiri dari lapisan sirkuit (tembaga foil), lapisan insulasi, dan lapisan dasar logam (pelat aluminium). Ini memiliki kinerja pembuangan panas dan kekuatan mekanik yang baik, dan cocok untuk desain sirkuit yang memerlukan pembuangan panas yang efisien.

Q: Apa bahan utama papan aluminium PCB?

A: Papan aluminium PCB terutama terdiri dari pelat aluminium, lapisan isolasi dan foil tembaga. Lapisan insulasi biasanya menggunakan bahan dengan konduktivitas termal tinggi dan kinerja insulasi tinggi, seperti lembaran pengikat kain kaca epoksi.

T: Apa kelebihan papan aluminium PCB dibandingkan papan FR-4 tradisional?

A: Papan aluminium PCB memiliki kinerja pembuangan panas yang lebih tinggi, kekuatan dan ketangguhan mekanik yang lebih baik, dan koefisien ekspansi termal yang lebih rendah. Keunggulan ini membuatnya lebih menguntungkan dalam menangani sirkuit berdaya tinggi dan aplikasi yang memerlukan pembuangan panas yang efisien.

T: Bagaimana papan aluminium PCB menghilangkan panas?

A: Papan aluminium PCB dengan cepat menghantarkan panas yang dihasilkan oleh lapisan sirkuit ke lingkungan luar melalui lapisan dasar logamnya (pelat aluminium), sehingga mencapai pembuangan panas yang efisien. Konduktivitas termal yang tinggi pada lapisan insulasi juga semakin meningkatkan efek pembuangan panas.

T: Bidang apa yang cocok untuk papan aluminium PCB?

A: Papan aluminium PCB banyak digunakan dalam pengapian mobil dan sepeda motor, catu daya, transistor, lampu LED, peralatan audio, baterai substrat surya, dan bidang lainnya, terutama dalam situasi di mana diperlukan pembuangan panas yang efisien dan arus tinggi.

T: Apa peran lapisan isolasi papan aluminium PCB?

A: Lapisan insulasi berperan sebagai pengikat, insulasi, dan konduksi panas pada papan aluminium PCB. Ini memastikan isolasi listrik antara lapisan sirkuit dan lapisan dasar logam, sekaligus meningkatkan konduksi panas yang efektif.

T: Berapa koefisien ekspansi termal papan aluminium PCB?

J: Koefisien muai panas papan aluminium PCB bergantung pada bahan spesifik dan proses pembuatannya, namun biasanya lebih kecil dibandingkan papan FR-4 tradisional dan mendekati koefisien muai panas foil tembaga, sehingga kondusif untuk memastikan kualitas dan keandalan papan sirkuit cetak.

T: Bagaimana papan aluminium PCB mencegah interferensi elektromagnetik?

A: Papan aluminium PCB dapat digunakan sebagai pelat pelindung untuk melindungi radiasi dan interferensi gelombang elektromagnetik melalui lapisan dasar logamnya, melindungi sirkuit dari pengaruh lingkungan elektromagnetik eksternal.

T: Berapa nilai tegangan ketahanan papan aluminium PCB?

A: Nilai tegangan ketahanan papan aluminium PCB tergantung pada ketebalan dan bahan lapisan insulasi. Secara umum, tegangan penahan adalah sekitar 500V, tetapi nilai spesifiknya perlu ditentukan sesuai dengan produk aktual dan standar pengujian.

T: Bagaimana proses produksi papan aluminium PCB?

A: Proses produksi papan aluminium PCB mencakup beberapa langkah seperti laminasi, etsa, pengeboran, dan pelapisan listrik. Langkah-langkah ini bersama-sama memastikan kualitas tinggi dan kinerja tinggi dari substrat aluminium.

T: Apakah papan aluminium PCB memenuhi persyaratan perlindungan lingkungan RoHS?

J: Ya, papan aluminium PCB biasanya diproduksi menggunakan bahan dan proses yang memenuhi persyaratan perlindungan lingkungan RoHS untuk memastikan perlindungan lingkungan dan keberlanjutan produk.

T: Bagaimana foil tembaga pada papan aluminium PCB terbentuk?

A: Foil tembaga biasanya dibentuk pada lapisan isolasi melalui proses seperti elektrolisis atau penanggalan. Ini digunakan sebagai bagian dari lapisan sirkuit untuk mewujudkan perakitan dan koneksi perangkat.

T: Masalah umum apa yang akan dihadapi papan aluminium PCB saat digunakan?

J: Papan aluminium PCB mungkin mengalami masalah seperti pembuangan panas yang buruk, interferensi elektromagnetik, dan kerusakan mekanis saat digunakan. Masalah-masalah ini perlu dihindari atau diselesaikan melalui desain dan proses manufaktur yang wajar.

T: Bagaimana cara meningkatkan kinerja pembuangan panas papan aluminium PCB?

J: Meningkatkan kinerja pembuangan panas papan aluminium PCB dapat dicapai dengan mengoptimalkan konduktivitas termal lapisan insulasi, meningkatkan ketebalan lapisan dasar logam, dan mengadopsi struktur pembuangan panas yang lebih efisien.

Q: Apa yang harus diperhatikan selama proses pengelasan papan aluminium PCB?

A: Saat mengelas papan aluminium PCB, suhu dan waktu pengelasan perlu dikontrol untuk menghindari kerusakan pada lapisan insulasi. Pada saat yang sama, pemilihan bahan dan proses pengelasan yang tepat juga perlu dilakukan untuk memastikan kualitas pengelasan.

T: Apakah harga papan aluminium PCB lebih tinggi dibandingkan pelat FR-4 tradisional?

J: Karena papan aluminium PCB menggunakan bahan dan proses produksi yang lebih canggih, harganya biasanya lebih tinggi dibandingkan pelat FR-4 tradisional. Namun, mengingat kinerjanya yang luar biasa dan jangkauan aplikasinya yang luas, perbedaan harga ini dapat diterima.

T: Apakah papan aluminium PCB mendukung proses SMT?

A: Ya, papan aluminium PCB sepenuhnya mendukung proses SMT (teknologi pemasangan permukaan). Ini dapat secara akurat memasang berbagai komponen elektronik pada lapisan sirkuit melalui proses SMT untuk mewujudkan produksi otomatis dan perakitan sirkuit.

Q: Bagaimana cara memilih ketebalan papan aluminium PCB?

A: Pemilihan ketebalan papan aluminium PCB bergantung pada kebutuhan aplikasi spesifik dan persyaratan desain. Secara umum, substrat aluminium yang lebih tebal memiliki kinerja pembuangan panas dan kekuatan mekanik yang lebih baik, namun juga meningkatkan biaya dan bobot. Oleh karena itu, berbagai faktor perlu dipertimbangkan secara komprehensif saat memilih.

Q: Bagaimana cara merawat dan merawat papan aluminium PCB saat digunakan?

A: Selama penggunaan, papan aluminium PCB harus tetap bersih dan kering untuk menghindari kerusakan mekanis dan korosi kimia. Pada saat yang sama, sambungan dan pembuangan panas sirkuit juga perlu diperiksa secara teratur untuk memastikan pengoperasian sirkuit yang stabil.

T: Kapan menggunakan papan aluminium PCB?

J: Secara umum, PCB inti aluminium cocok untuk aplikasi dengan persyaratan pembuangan panas yang tinggi. Karakteristiknya memungkinkannya mencapai daya lebih tinggi dan desain kepadatan lebih tinggi dibandingkan PCB standar. Namun, pembuat konten dengan anggaran lebih rendah atau aplikasi khusus dapat memperoleh manfaat lebih dari papan sirkuit dengan substrat non-logam.
